咨询电话 0379-64185186 18539495988 15838501174网站首页网站导航联系我们

碳化硅烧结泵如何生产的

作者: 发布时间:2019-10-24 浏览次数:1235

碳化硅烧结泵如何生产的

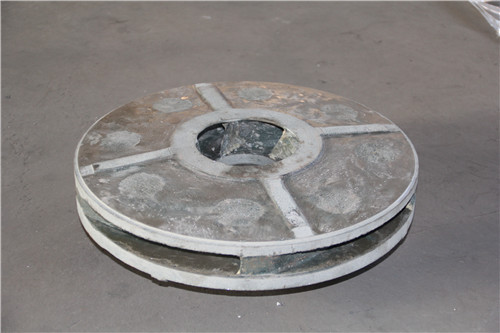

  碳化硅烧结泵的烧结方法各有不同,也造就了其性能各有不同,洛阳诺泰电力设备有限公司就简单的介绍下吧!

  1、热压烧结

  Al和Fe是促进SiC热压致密化的非常有效的添加剂。以Al2O3为添加剂,通过热压烧结工艺,也实现了SiC的致密化,并认为其机理是液相烧结。此外,还有分别以B4C、B或B与C,Al2O3和C、Al2O3和Y2O3、Be、B4C与C作添加剂,采用热压烧结,也都获得了致密SiC陶瓷。

  烧结体的显微结构以及力学、热学等性能会因添加剂的种类不同而异。如:当采用B或B的化合物为添加剂,热压SiC的晶粒尺寸较小,但强度高。当选用Be作添加剂,碳化硅烧结泵便具有较高的导热系数。

  2、反应烧结

  SiC的反应烧结法较早在美国研究成功。反应烧结的工艺过程为:先将α-SiC粉和石墨粉按比例混匀,经干压、挤压或注浆等方法制成多孔坯体。在高温下与液态Si接触,坯体中的C与渗入的Si反应,生成β-SiC,并与α-SiC相结合,过量的Si填充于气孔,从而得到无孔致密的反应烧结体。反应烧结SiC通常含有8%的游离Si。因此,为保证渗Si的完全,素坯应具有足够的孔隙度。碳化硅烧结泵一般通过调整***初混合料中α-SiC和C的含量,α-SiC的粒度级配,C的形状和粒度以及成型压力等手段来获得适当的素坯密度。

  采用无压烧结、热压烧结、热等静压烧结和反应烧结的SiC陶瓷具有各异的性能特点。如就烧结密度和抗弯强度来说,热压烧结和热等静压烧结SiC陶瓷相对较多,反应烧结SiC相对较低。另一方面,SiC陶瓷的力学性能还随烧结添加剂的不同而不同。无压烧结、热压烧结和反应烧结SiC陶瓷对强酸、强碱具有良好的抵抗力,但碳化硅烧结泵对HF等超强酸的抗蚀性较差。就耐高温性能比较来看,当温度低于900℃时,几乎所有SiC陶瓷强度均有所提高;当温度超过1400℃时,反应烧结SiC陶瓷抗弯强度急剧下降。(这是由于烧结体中含有一定量的游离Si,当超过一定温度抗弯强度急剧下降所致)对于无压烧结和热等静压烧结的SiC陶瓷,其耐高温性能主要受添加剂种类的影响。

  3、无压烧结

  以α-SiC为原料,同时添加B和C,也同样可实现SiC的致密烧结。

  单独使用B和C作添加剂,无助于SiC陶瓷充分致密。只有同时添加B和C时,才能实现SiC陶瓷的高密度化。为了SiC的致密烧结,SiC粉料的比表面积应在10m2/g以上,且氧含量尽可能低。B的添加量在0.5%左右,C的添加量取决于SiC原料中氧含量高低,通常C的添加量与SiC粉料中的氧含量成正比。

  ***近,发现在亚微米SiC粉料中加入Al2O3和Y2O3,在1850℃~2000℃温度下实现SiC的致密烧结。由于烧结温度低而具有明显细化的微观结构,因而,碳化硅烧结泵的强度和韧性大大改善。

  4、热等静压烧结

  近年来,为进一步提高SiC陶瓷的力学性能,研究人员进行了SiC陶瓷的热等静压工艺的研究工作。研究人员以B和C为添加剂,采用热等静压烧结工艺,在1900℃便获得高密度SiC烧结体。更进一步,通过该工艺,在2000℃和138MPa压力下,成功实现无添加剂SiC陶瓷的致密烧结。

  当SiC粉末的粒径小于0.6μm时,即使不引入任何添加剂,通过热等静压烧结,在1950℃即可使其致密化。如选用比表面积为24m2/g的SiC超细粉,采用热等静压烧结工艺,在1850℃便可获得高致密度的无添加剂SiC陶瓷。

  另外,Al2O3是碳化硅陶瓷泵的有效添加剂。而C的添加对SiC陶瓷的热等静压烧结致密化不起作用,过量的C甚***会抑制SiC陶瓷的烧结。

  以上内容来源自碳化硅泵专业厂家洛阳诺泰电力设备官网:http://www.lyntdl.com
