咨询电话 0379-64185186 18539495988 15838501174网站首页网站导航联系我们

组焊过程,需注意检查特富龙膨胀节的哪些

作者: 发布时间:2018-12-17 浏览次数:1222

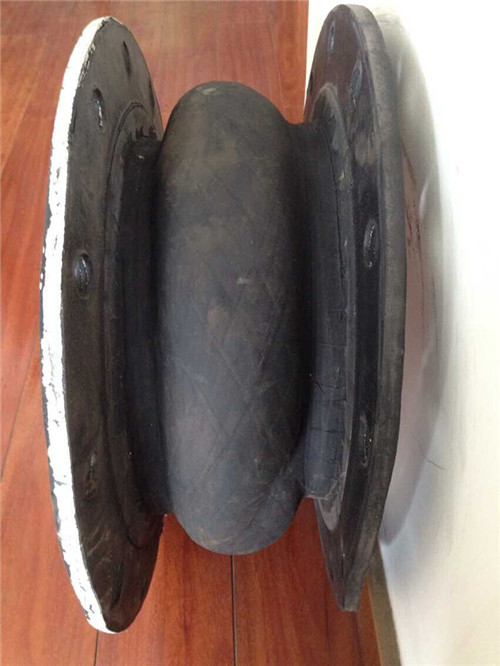

组焊过程,需注意检查特富龙膨胀节的哪些

  组焊过程,需注意检查特富龙膨胀节的哪些:

  1、橡胶膨胀节直边段内外径的尺寸公差应符合GB1804中H12(或h12)级要求。

  2、橡胶膨胀节与管道(或设备)的连接法兰和端管的尺寸及技术要求应符合相应的标准端管连接时,两端管口应开30度+/-2.5度的坡口。

  3、特富龙膨胀节的端管为钢板卷制电焊管时,端管的外接端口周长公差和圆度公差应符合相关规定。

  4、波纹管与端管(或法兰)等相连的环焊缝应采用钨/氨弧焊或熔化/氩弧焊,波纹管单层壁厚大于2mm时可采用电弧焊。

  5、组装橡胶膨胀节时应对波纹管采取保护措施,防止焊接电弧烧穿波纹管和焊渣飞溅到波纹管上。特富龙膨胀节各部位的焊缝不得有裂纹、气孔、夹渣等缺陷,咬边深度不得大于0.5mm。

  6、橡胶膨胀节承压焊缝焊接之后,应对承压焊缝进行压力试验,试验压力为设计压力的1.5倍。根据膨胀节的容积大小,保压10~30min,检查膨胀节各部位有无渗漏,受压时波距与受压前波距之比不超过1.15。

  7、橡胶膨胀节组焊后应进行外观和几何尺寸的检验。膨胀节两端面同轴度公差:当公称通径小于等于500mm时,为5mm;当公称通径大于500mm时,为公称通径的1%,且小于等于10mm。膨胀节两端面与主轴线垂直度公差为公称通径的1%,且小于等于3mm。膨胀节在出厂前进行预拉伸的,预拉伸后的出厂长度公差也应符合规定,对膨胀节自由状态长度和预拉伸后的出厂长度分别进行检验。

  以上内容来源自橡胶膨胀节***厂家洛阳诺泰电力设备官网:http://www.lyntdl.com
